Machine Pick and Place NeoDen

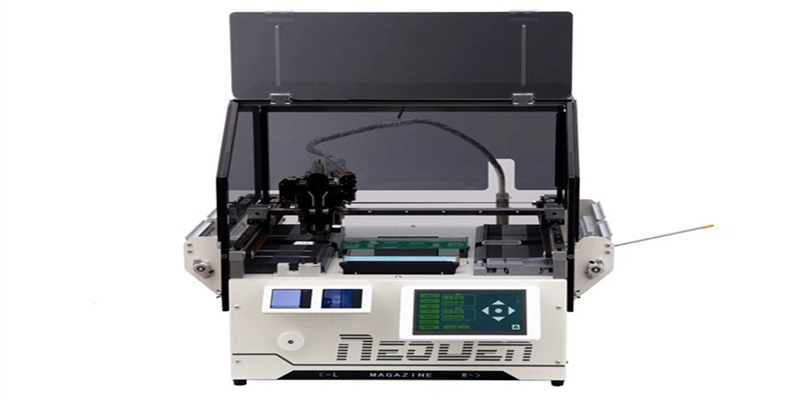

La machine Pick and Place de la marque NeoDen est une machine automatisée de dépose de composants CMS (Composants Montés en Surface) sur cartes électroniques.
Cette machine est idéale pour la réalisation de prototype ou de petites séries de cartes électroniques avec composants CMS. Elle permet de gagner en rapidité et en précision pour la réalisation de ce type de cartes.
La machine en action
Pourquoi choisir la machine Pick and Place NeoDen ?
Points Forts de la machine
Interface utilisateur adaptative
La machine Pick and Place possède une interface utilisateur simple dotée d'un écran tactile capacitif haute définition.
Cet écran peut être ajusté vers le haut et vers le bas pour répondre aux besoins des différents angles de vue.
Changement automatique des buses
La machine peut changer automatiquement de tête de buse suivant le type de composant à déposer.
Elle possède 3 têtes de buses différentes et peuvent se changer de manière automatisé rapidement pour ne pas perturber la cadence de production.
Système avec 2 caméras
La machine pick and place est équipée de 2 caméras haute résolution permettant d'assurer le bon positionnement des composants.
La première caméra permet de vérifier le bon sens du composant avant la dépose. Une seconde caméra permet de vérifier le bon positionnement du composant sur la carte. Deux écrans sont présents permettant d'avoir en temps réel le retour caméras.
Détection présence de composants
La machine pick and place à la capacité de détecter la présence d'un composant sur sa buse.
Il est possible de voir la pression exercée par buse au niveau de la tête de buse.
Caractéristiques techniques de la machine Pick and Place NeoDen
| Taux de placement | vision activée : 3000 PC vision désactivée : 4000 PC |
| Capacité du chargeur dans le système logiciel | Chargeur de bande : 52 (tous 8 mm) ” ” de bras : 4 ” ” flexible : 28 (chargeur de bras + chargeur de bande court + chargeur de ci) Alimentation en vrac : 19 (composants en vrac comme les condensateurs) |
Gamme de composants | Plus petite taille : 0201 Taille maximale : 18x18mm Hauteur max : 12mm |
| Capacité de changement de buse | 3 buses |
| Rotation | ± 180° |
| Précision de positionnement | ± 0,02 mm |
| Répétabilité X-Y | ± 0,02 mm |
| Alimentation électrique | 100 V CA-240 V. |
| Puissance | 50W |
| Dimensions (mm) | 643mm (L) x 554mm (l) x 601mm (H) |
| Poids | 35,5 kg |
