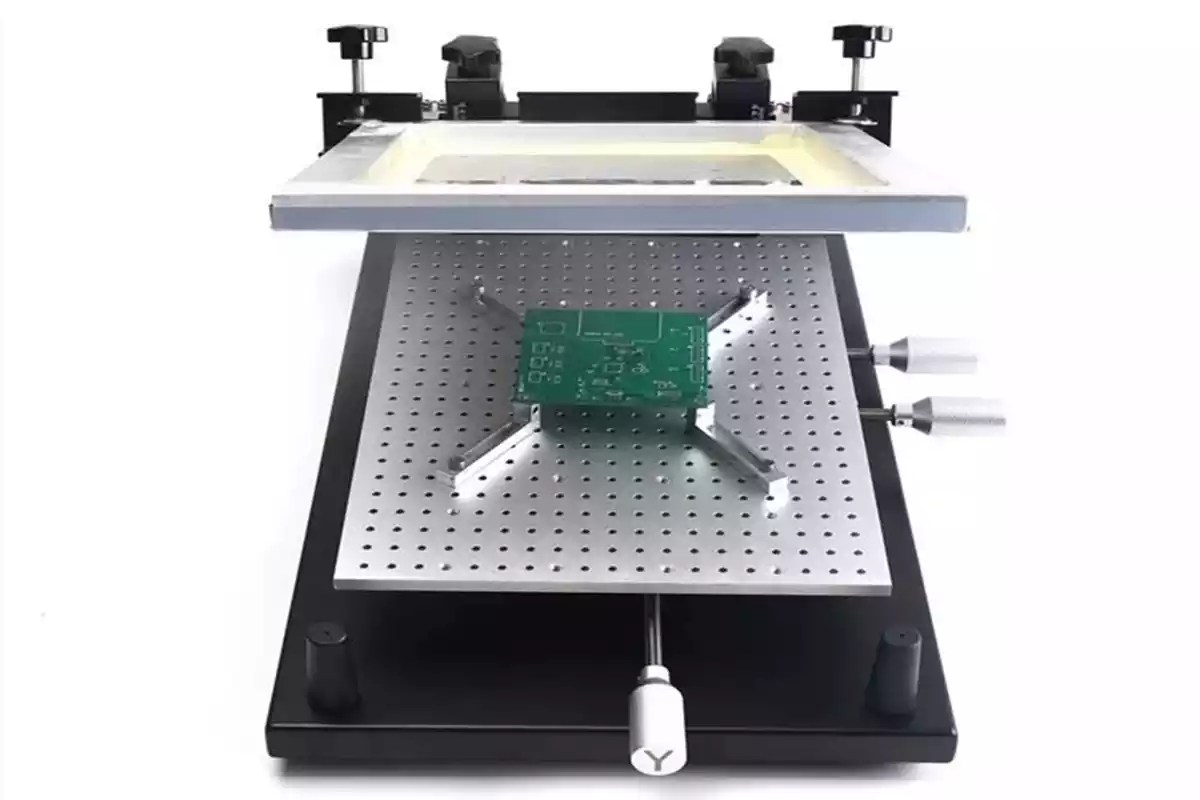

Sérigraphieuse NeoDen
La sérigraphieuse manuelle avec cadre proposée par NeoDen offre une solution aisée pour l'application de la pâte à soudure sur les circuits imprimés.
Souvent sous-estimée, l'application précise de la pâte à souder constitue une étape cruciale du processus de montage en surface .
Avec la sérigraphieuse manuelle NeoDen, vous bénéficiez d'un outil fiable pour garantir une application de pâte à soudure précise, contribuant ainsi à des résultats de soudage optimaux.
Pourquoi choisir la sérigraphieuse NeoDen ?
Accessible
La sérigraphieuse Neoden dispose d'un manuel d'utilisation en Français et de vidéos de guidage pour vous apprendre à utiliser la machine.
Compacte
Grâce à son architecture compacte, la sérigraphieuse s'intègre facilement sur votre lieu de travail.
Adaptée
La sérigraphieuse est adaptée au prototypage et à la fabrication d'électronique à petite échelle.
Points Forts de la machine
Poignées de réglage
La sérigraphieuse NeoDen possède des poignées pour assurer une meilleure précision.
Les poignées de régulation possèdent chacune une lettre de repère. La poignée de réglage de la tige à vis en T assure la précision de réglage et le niveau du plan fixe de la carte PCB.
Facile d'utilisation
L'architecture de la machine a été étudiée pour faciliter l'utilisation et garantir le résultat.
L'arbre d'amortissement est droit ce qui donne la possibilité de fixer à des angles aléatoires le cadre de fixation du pochoir. La machine possède des supports en L et des broches pour fixer les circuits imprimés applicables à la fixation et à l'impression de plusieurs types de circuits imprimés.
Précision
Des outils sur la machine vous permettent de maximiser votre précision lors de l'utilisation.

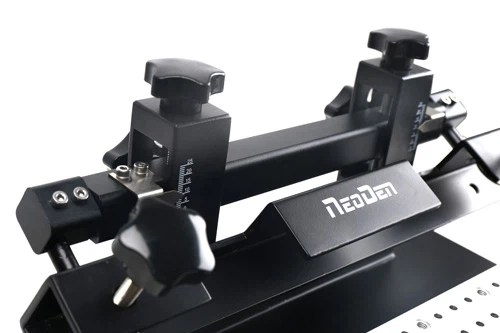

Les règles apposées sur le cadre fixe du pochoir qui font office de lignes de référence assurent la planéité entre le pochoir et le circuit imprimé.
Caractéristiques techniques de la sérigraphieuse NeoDen
Taille maximale du PCB | 280 x 380 mm |
Taille minimale du PCB | 10 × 5 mm |
Taille du Stencil | 260 × 360 mm |
Epaisseur PCB | 0 – 20 mm |
Répétabilité | ± 0.01 mm |
Max Rotation Angle | ± 15° |
Réglage de précision suivant | Axe Z ± 15mm / Axe X ±15mm / Axe Y ±15mm |
Dimensions | 660 × 470 × 245 mm |
Poids | 12Kg |
